圧力の仕様書や圧力計、圧力センサ、真空計、空圧設備の資料を見ていると、kPaG、kPaA、MPaG、MPaAのような表記が出てくることがあります。どれも圧力を表していますが、意味は同じではありません。

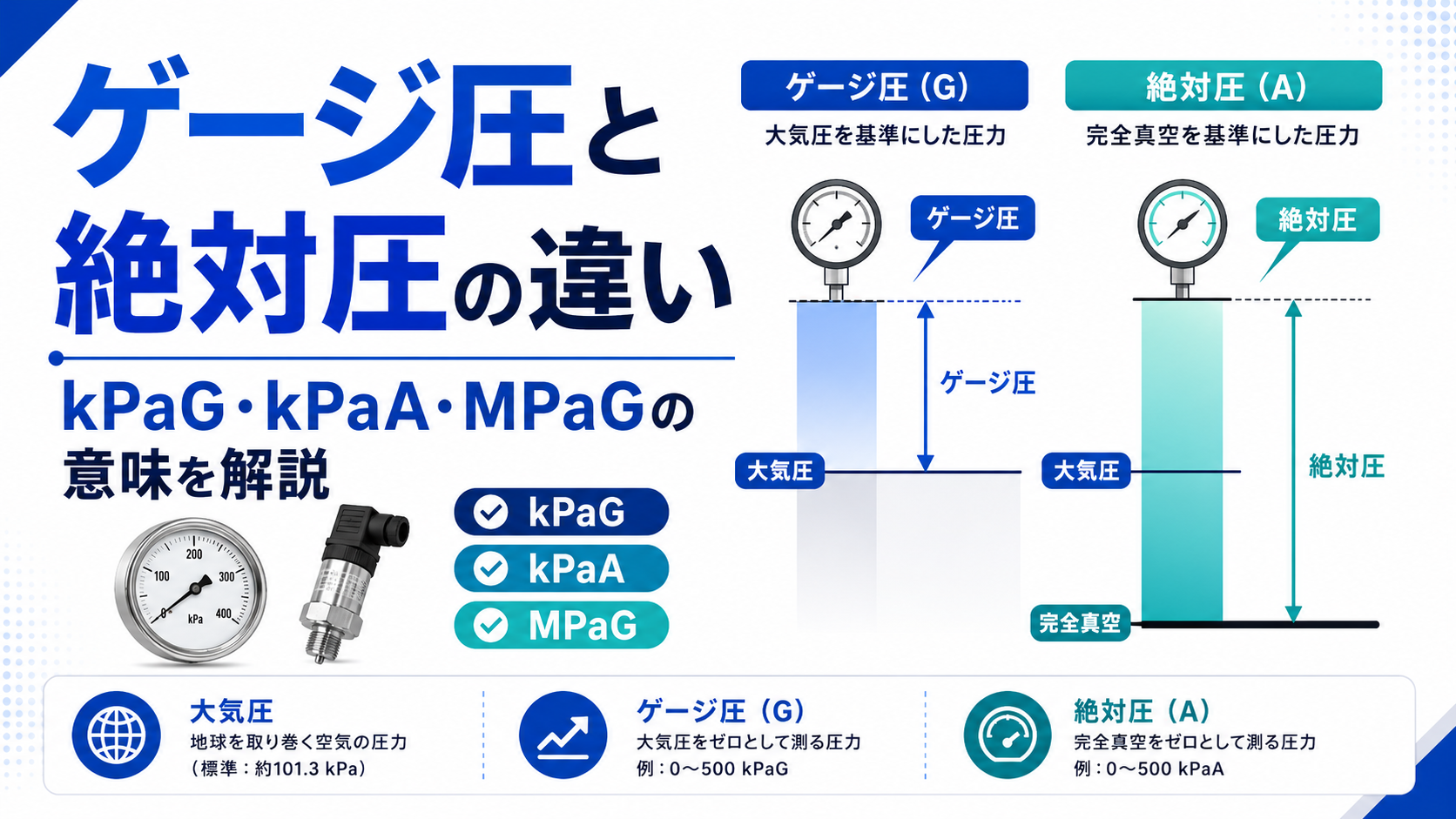

結論から言うと、Gはゲージ圧、Aは絶対圧を意味します。kPaGは大気圧を0とした圧力、kPaAは完全真空を0とした圧力です。MPaGやMPaAも考え方は同じで、単位がMPaになっただけです。

まずは、ゲージ圧と絶対圧の違いを早見表で確認しておきましょう。圧力計やセンサ仕様を読むときは、この違いを理解しておくと読み間違いをかなり減らせます。

ゲージ圧と絶対圧の早見表

この表では、大気圧を101.325kPaとして計算しています。実際の大気圧は場所や天候によって少し変わるため、厳密な計算ではその時点の大気圧を使う必要があります。ただし、設備仕様や概算では101.325kPaを基準にすることが多いです。

ゲージ圧とは？

ゲージ圧とは、大気圧を0として見た圧力です。一般的な圧力計の多くは、ゲージ圧を表示しています。大気中で圧力計を開放したときに0を示す場合、その圧力計はゲージ圧を表示していると考えられます。

ゲージ圧は、英語では「gauge pressure」と呼ばれます。そのため、単位の後ろにGを付けて、kPaG、MPaG、barG、psiGのように表記します。

ゲージ圧がよく使われる場面

• 一般的な圧力計
• 空圧設備、コンプレッサー
• 配管圧力、設備圧力
• ポンプ吐出圧
• 油圧機器
• 工場設備の管理圧力
• 圧力スイッチ、レギュレータ

たとえば、圧力計に0.5MPaと表示されている場合、それが一般的な設備用圧力計であれば、0.5MPaGを意味していることが多いです。これは「大気圧より0.5MPa高い」という意味です。

絶対圧とは？

絶対圧とは、完全真空を0として見た圧力です。大気圧も、絶対圧で見ると約101.325kPaAです。つまり、通常の大気中は0kPaAではなく、約101.325kPaAです。

絶対圧は、英語では「absolute pressure」と呼ばれます。そのため、単位の後ろにAを付けて、kPaA、MPaA、barA、psiaのように表記します。

絶対圧がよく使われる場面

• 真空装置、真空ポンプ
• 真空チャンバー
• 気圧、標準大気圧
• ガス計算、熱力学計算
• 圧力センサの絶対圧タイプ
• プロセス制御
• 研究・実験装置

真空や気体の計算では、絶対圧を使うことが多いです。ゲージ圧のまま計算すると、物理的に正しくない結果になることがあります。特に、気体の体積、温度、モル数、密度などを扱う場合は、絶対圧で考えるのが基本です。

kPaGとは？

kPaGは、キロパスカル単位のゲージ圧です。大気圧を0として、そこからどれだけ高いか、または低いかを表します。

kPaGは、低圧設備、空圧制御、差圧管理、負圧管理などでよく使われます。負圧を表す場合は、-50kPaGのようにマイナス値で書かれることがあります。

kPaAとは？

kPaAは、キロパスカル単位の絶対圧です。完全真空を0として、そこからどれだけ圧力があるかを表します。

kPaAは、真空装置、気圧、絶対圧センサ、ガス計算などで使われます。真空では、kPaAの数値が小さいほど高い真空を意味します。

MPaGとは？

MPaGは、メガパスカル単位のゲージ圧です。大気圧を0として、そこからどれだけ圧力が高いかを表します。空圧設備や油圧設備では、MPaGがよく使われます。

たとえば、コンプレッサーや空圧機器で「使用圧力0.7MPa」と書かれている場合、文脈上は0.7MPaGを意味していることが多いです。ただし、仕様書ではMPaGと明記されているか確認するのが安全です。

MPaAとは？

MPaAは、メガパスカル単位の絶対圧です。完全真空を0として見た圧力をMPaで表します。

大気圧は約101.325kPaAなので、MPaAでは約0.101325MPaAです。つまり、0MPaGは、絶対圧では約0.101MPaAに相当します。

MPaAは、一般的な現場表示ではMPaGほど頻繁には見ませんが、高圧ガス、プロセス計算、絶対圧センサ、熱力学計算などで使われることがあります。

ゲージ圧と絶対圧の計算例

例1：200 kPaGをkPaAに変換

200kPaGを絶対圧に変換する場合は、大気圧を足します。標準大気圧101.325kPaを使うと、次のようになります。

200 + 101.325 = 301.325

したがって、200 kPaG = 約301.325 kPaAです。

例2：300 kPaAをkPaGに変換

300kPaAをゲージ圧に変換する場合は、大気圧を引きます。

300 – 101.325 = 198.675

したがって、300 kPaA = 約198.675 kPaGです。

例3：0.5 MPaGをMPaAに変換

0.5MPaGを絶対圧に変換します。標準大気圧101.325kPaは、MPaでは0.101325MPaです。

0.5 + 0.101325 = 0.601325

したがって、0.5 MPaG = 約0.601325 MPaAです。

例4：-50 kPaGをkPaAに変換

-50kPaGは、大気圧より50kPa低い圧力です。絶対圧に変換すると、次のようになります。

-50 + 101.325 = 51.325

したがって、-50 kPaG = 約51.325 kPaAです。

負圧や真空を扱う場合、この変換が重要です。-50kPaGはマイナスだからといって、絶対圧がマイナスになるわけではありません。

例5：50 kPaAをkPaGに変換

50kPaAをゲージ圧に変換します。

50 – 101.325 = -51.325

したがって、50 kPaA = 約-51.325 kPaGです。

絶対圧で50kPaAは、大気圧より低い状態なので、ゲージ圧ではマイナスになります。

複数の圧力単位をまとめて確認したい場合

ゲージ圧と絶対圧の違いは、圧力単位の中でも特にミスが起きやすいポイントです。さらに実務では、kPaG、kPaA、MPaG、MPaAだけでなく、Pa、bar、psi、Torr、mmHgなどが同じ資料に出てくることがあります。

たとえば、国内設備資料ではMPaG、海外仕様書ではpsig、真空ポンプ仕様ではPa abs、圧力センサ仕様ではkPaAというように、単位と基準が混在することがあります。毎回手計算すると、確認に時間がかかり、換算ミスも起きやすくなります。

単位換算・単位変換アプリ

圧力単位をまとめて確認するならMyUnit

kPaG・kPaA・MPaGの意味を理解したうえで、Pa、kPa、MPa、bar、psi、Torr、mmHgなどをまとめて確認したい場合は、単位換算アプリ「MyUnit」も便利です。単発の換算ならこの記事で十分ですが、複数単位を日常的に扱う場合は、保存・整理・一括換算ができると確認作業が楽になります。

App Storeで見る MyUnitの紹介ページを見る

圧力計で見るゲージ圧

一般的な圧力計は、大気開放時に0を示します。これは大気圧を基準にしているためです。つまり、通常の圧力計の0は、完全真空ではありません。

たとえば、配管に取り付けた圧力計が0.5MPaを示している場合、それは多くの場合0.5MPaGです。絶対圧で見ると、標準大気圧を足して約0.601MPaAになります。

圧力計で注意したいポイント

• 表示がゲージ圧か絶対圧かを確認する
• 大気開放時に0を示すならゲージ圧の可能性が高い
• 真空側の表示はマイナスになることがある
• 単位だけでなく、G、A、abs、gaugeの表記を見る
• 圧力計のレンジと仕様書の基準をそろえる

真空でのゲージ圧と絶対圧

真空では、ゲージ圧と絶対圧の違いが特に重要です。真空を絶対圧で表す場合、数値が小さいほど高い真空です。一方、ゲージ圧で表す場合は、大気圧より低い状態をマイナスで表します。

ここで注意したいのは、ゲージ圧で-100kPaGを下回ることは通常できないという点です。大気圧が約101.325kPaなので、完全真空に近づいてもゲージ圧はおよそ-101.325kPaG付近までです。

圧力センサでの注意点

圧力センサには、ゲージ圧センサ、絶対圧センサ、差圧センサがあります。見た目が似ていても、測定している基準が異なります。

たとえば、同じ100kPaという値でも、100kPaGと100kPaAでは意味が違います。100kPaGは大気圧より100kPa高い状態ですが、100kPaAはほぼ大気圧に近い絶対圧です。

よくある間違い

間違い1：0 kPaGを完全真空だと思ってしまう

0kPaGは完全真空ではありません。0kPaGは大気圧と同じ状態です。絶対圧で見ると、約101.325kPaAです。

間違い2：100 kPaAと100 kPaGを同じだと思う

100kPaAと100kPaGは同じではありません。100kPaAは大気圧に近い絶対圧です。一方、100kPaGは大気圧より100kPa高い圧力で、絶対圧では約201.325kPaAです。

間違い3：MPaGをMPaAとして計算してしまう

空圧や油圧の仕様で0.5MPaGと書かれている値を、0.5MPaAとしてガス計算に使うと誤差が出ます。絶対圧に直す場合は、大気圧分を足す必要があります。

0.5MPaGは、標準大気圧を足すと約0.601MPaAです。

間違い4：負圧の絶対圧がマイナスになると思ってしまう

絶対圧は、完全真空を0とするため、通常はマイナスになりません。-50kPaGは絶対圧に直すと約51.325kPaAです。

間違い5：大気圧を常に101.325kPaで固定してしまう

標準大気圧は101.325kPaですが、実際の大気圧は天候や標高によって変わります。概算や一般的な設備資料では101.325kPaを使うことが多いですが、高精度な計測や校正では実際の大気圧を確認する必要があります。

関連する単位との違い

ゲージ圧・絶対圧の考え方は、kPaやMPaだけでなく、bar、psi、Torr、mmHgなどにも関係します。単位だけでなく、その単位がゲージ圧なのか絶対圧なのかを確認することが重要です。

カスタム単位や複数ステップ計算が必要な場合

ゲージ圧と絶対圧の変換だけなら、この記事の式で計算できます。ただし、実務では単位変換が1回で終わらないこともあります。

たとえば、海外仕様書ではpsig、国内資料ではMPaG、真空ポンプ仕様ではPa abs、圧力センサ仕様ではkPaA、古い図面ではkgf/cm²というように、単位と基準が混在することがあります。さらに、圧力だけでなく、流量、温度、長さ、時間なども一緒に確認する場面があります。

実務でのチェックリスト

ゲージ圧と絶対圧を扱うときは、次の点を確認しておくとミスを減らせます。

• 単位の後ろにGまたはAが付いているか
• gauge、absolute、abs、G、Aの表記があるか
• 圧力計の表示が大気開放時に0になるか
• 真空装置では絶対圧で書かれていないか
• ガス計算では絶対圧に直しているか
• 負圧を絶対圧に変換できているか
• 大気圧を101.325kPaで概算してよい条件か
• 元資料の単位と基準を記録に残しているか

圧力の基準を間違えると、ポンプ選定、圧力センサ選定、真空条件、空圧条件、ガス計算などで誤差が出ることがあります。単位の換算だけでなく、基準が大気圧なのか完全真空なのかを必ず確認しましょう。

まとめ

ゲージ圧と絶対圧は、どちらも圧力を表しますが、基準が違います。ゲージ圧は大気圧を0とした圧力、絶対圧は完全真空を0とした圧力です。

単発の確認であれば、この記事内の式と早見表で十分です。ただ、kPaG、kPaA、MPaG、MPaAに加えて、Pa、bar、psi、Torr、mmHg、流量、温度など複数の単位を日常的に扱う場合は、換算結果を保存したり、よく使う単位を整理したりできるツールを使うと、確認作業のミス防止と時短につながります。

圧力・流量・温度・長さなどをまとめて確認したい方へ

この記事のゲージ圧と絶対圧の違いだけでなく、圧力、流量、温度、長さ、重さなどの単位をまとめて確認したい場合は、単位換算アプリ「MyUnit」も使えます。カスタム単位、複数ステップ計算、CSV共有にも対応しているため、海外仕様書、古い図面、センサ仕様、真空ポンプ仕様、設備資料の単位確認にも便利です。

App Storeで見る MyUnitの紹介ページを見る

FAQ

Q1. kPaGとは何ですか？

kPaGは、キロパスカル単位のゲージ圧です。大気圧を0として、そこからどれだけ高いか、または低いかを表します。

Q2. kPaAとは何ですか？

kPaAは、キロパスカル単位の絶対圧です。完全真空を0として、そこからどれだけ圧力があるかを表します。

Q3. MPaGとは何ですか？

MPaGは、メガパスカル単位のゲージ圧です。大気圧を0として見た圧力で、空圧、油圧、配管、設備圧力などでよく使われます。

Q4. MPaAとは何ですか？

MPaAは、メガパスカル単位の絶対圧です。完全真空を0として見た圧力です。プロセス計算、絶対圧センサ、高圧ガス、熱力学計算などで使われることがあります。

Q5. 0 kPaGは完全真空ですか？

いいえ。0kPaGは大気圧と同じ状態です。完全真空は0kPaAです。0kPaGは絶対圧では約101.325kPaAです。

Q6. 100 kPaGは何kPaAですか？

標準大気圧101.325kPaを使うと、100kPaGは約201.325kPaAです。計算式は、100 + 101.325 = 201.325です。

Q7. 100 kPaAは何kPaGですか？

標準大気圧101.325kPaを使うと、100kPaAは約-1.325kPaGです。計算式は、100 – 101.325 = -1.325です。

Q8. 0.5 MPaGは何MPaAですか？

標準大気圧0.101325MPaを足すと、0.5MPaGは約0.601325MPaAです。

Q9. 真空ではゲージ圧と絶対圧のどちらを使いますか？

真空ポンプや真空チャンバーの仕様では、絶対圧を使うことが多いです。一方、真空計や負圧計では、ゲージ圧や大気圧基準の真空度表示が使われることもあります。表記を必ず確認してください。

Q10. 圧力計の表示はゲージ圧ですか？

一般的な圧力計はゲージ圧を表示していることが多いです。大気開放時に0を示す場合は、ゲージ圧の可能性が高いです。ただし、絶対圧計もあるため、仕様書で確認するのが確実です。

Q11. ガス計算ではゲージ圧と絶対圧のどちらを使いますか？

ガス計算では、基本的に絶対圧を使います。ゲージ圧のまま計算すると誤差が出る場合があります。ゲージ圧で与えられている場合は、大気圧を足して絶対圧に直してから計算します。
