測定ナビゲーションアプリ Simple Naviとは？機能・対応形式・対応機器を解説

Simple Naviは、図面や写真をもとに測定箇所を設定し、測定手順の作成や測定値の入力、公差判定、測定結果の出力までを支援する測定ナビゲーションアプリケーションです。この記事では、ミツトヨ公式ページで確認できる機能、対応ファイル形式、対応OS、対応機器を整理します。

先に結論

Simple Naviは測定作業の手順作成と結果出力を支援するアプリ

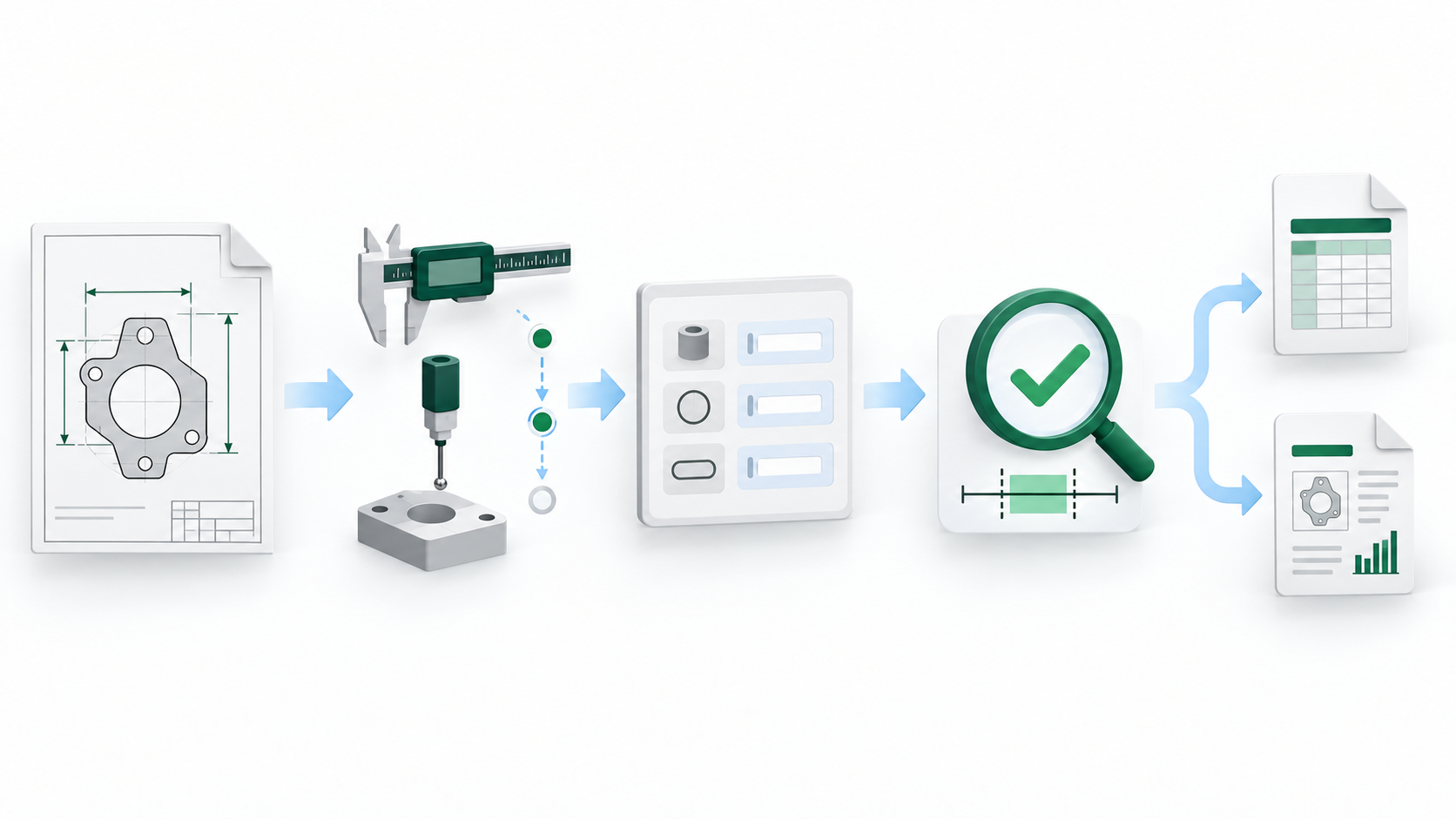

Simple Naviでは、図面や写真をもとに測定箇所を設定し、測定手順を登録できます。作成した手順に沿ったナビゲーション、測定値の入力、公差判定、測定結果のCSV・PDF出力に対応しています。

対応OSはWindows 11のバージョン24H2以降です。対応機器はミツトヨの一部のUSBインプットツールシリーズとU-WAVEシリーズに限られるため、導入前に型番と必要な連携ソフトウェアを公式ページで確認することが重要です。

公式ページに掲載されている主な機能は、次のとおりです。

ミツトヨ製のデータ管理ハードウェアと連携することで、指定した箇所への測定データ入力や公差判定を行えると説明されています。また、計測データ入出力機器との連携に加えて、キーボードによる直接入力にも対応しています。

つまり、図面を確認しながら測定箇所や手順を整理し、測定値の入力から結果の出力までを一つのアプリで扱う構成です。ただし、図面から寸法や測定箇所を自動認識する機能があるとは、公式情報では確認できません。

Simple Naviで取り込める図面ファイル形式は、次の5種類です。

手元の図面が対応形式に該当するかを、導入前に確認しておくとよいでしょう。対応形式であっても、ファイル内の情報をどのように扱えるか、測定箇所をどのように設定するかといった詳細な操作方法は、公式の使い方情報や付属説明書で確認してください。

表示言語は日本語と英語に対応しています。

対応OSはMicrosoft Windows 11のバージョン24H2以降です。スマートフォン、タブレット、macOS、Linuxへの対応については、今回確認できた公式情報には記載されていません。

公式ページに掲載されている対応機器は、次のとおりです。

すべての測定器や他社製機器に対応するわけではないため、掲載されていない型番の対応可否は公式情報で確認が必要です。

USB-ITN、IT-016U、IT-020Uを使用する場合は、USB-ITPAKとドライバのインストールが必要と案内されています。

U-WAVE-T、U-WAVE-TC、U-WAVE-TMを使用する場合はU-WAVEPAKとドライバ、U-WAVE-TCB、U-WAVE-TMBを使用する場合はU-WAVEPAK-BWが必要とされています。各連携ソフトウェアの詳細は、ダウンロード時に付属する説明書を確認してください。

ミツトヨ公式ページには、Simple Naviの紹介動画と使い方動画が掲載されています。導入前に動画を確認することで、アプリの概要を把握するための参考にできます。

一方、今回確認できた公式の公開テキストには、画面ごとの詳細な操作手順やクリック順、初期設定、アカウント作成、測定箇所・公差の具体的な設定方法、CSV・PDF出力時の設定項目までは記載されていません。

詳細な操作手順についてこの記事では、公式情報で確認できる機能の流れまでを紹介しています。実際の設定や接続は、公式ページの動画、ダウンロード時に付属する説明書、最新の案内を確認してください。

チェック項目

対応OS、対応機器、必要なソフトウェア、ドライバ要件、バージョン情報は今後変更される可能性があります。Simple Naviの公式ページで最新情報を確認してから導入を検討してください。

Simple Naviは、図面や写真をもとに測定箇所を設定し、測定手順の登録・ナビゲーション、測定値入力、公差判定、CSV・PDF出力を行える測定ナビゲーションアプリケーションです。

PDFや画像ファイルを取り込めますが、対応OSはWindows 11 バージョン24H2以降で、対応機器も公式に掲載されたミツトヨ製品が中心です。導入前には、使用する測定機器の型番、必要な連携ソフトウェアとドライバ、最新の対応条件を公式ページで確認しましょう。
